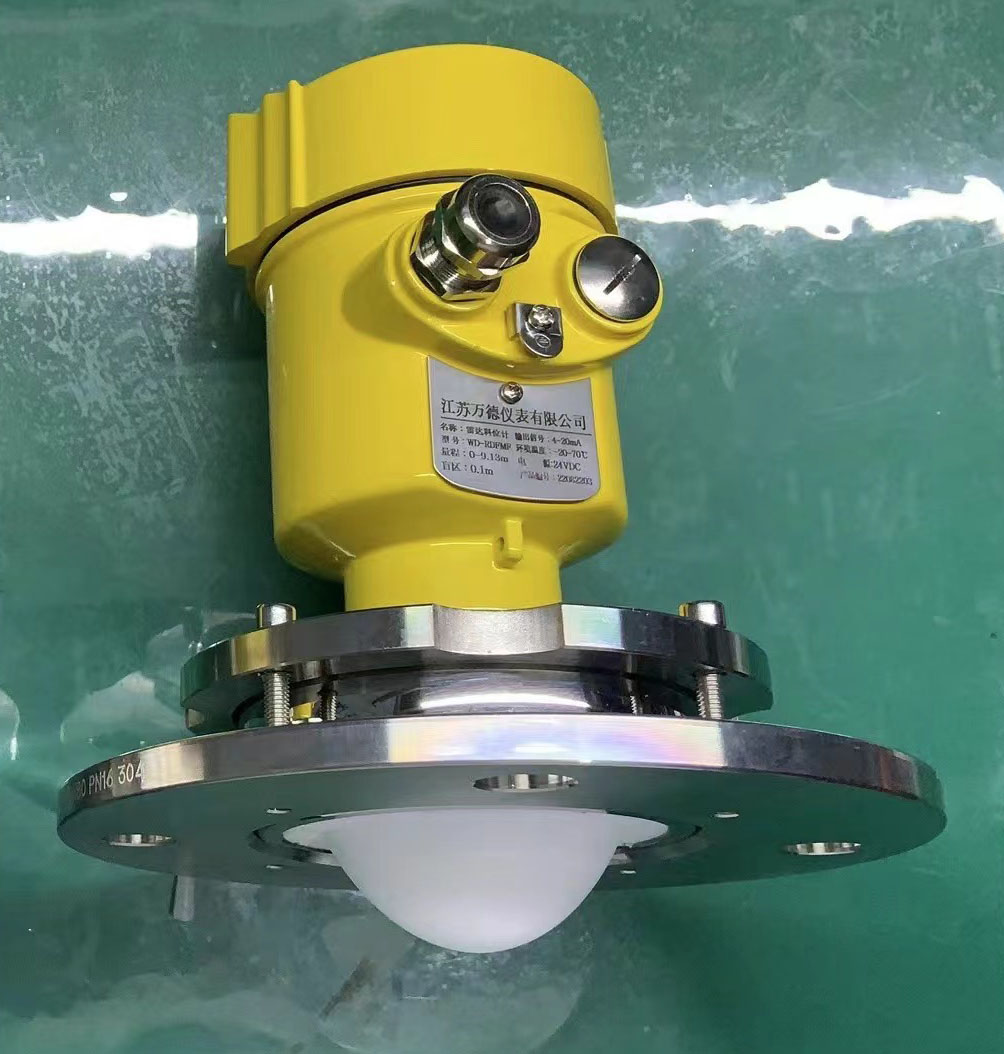

砂物位計是80G調頻雷達式物位測量?jī)x表，測量距離可達150米。天線被進一步優化處理，新型快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于高溫高壓等環境固體的測量。
砂物位計原理：
砂物位計的通用原理為雷達在罐頂發射電磁波，電磁波碰到介質反射后被雷達接收，接收信號與發射信號之間的頻率差 δ f 與介質表面的距離 R 成一定比例關系： R= C （速度） *δ f （頻率差） /2/ K （ 調頻斜率）。因?yàn)楣馑?nbsp;C和調頻斜率 K 已知，因此估算出頻率差 δ f ， 便可得到雷達安裝位置料面的距離 R ，再通過已知的罐體總高，減去雷達到料面的空間距離（簡稱空高），得出料位的高度。
砂物位計參數：
? 應 用： 固體顆粒、粉塵、液體 ( 適用于大量程、高粉塵、蒸汽凝結、攪拌、狹窄安裝空間）
? 頻率范圍： 80GHz + 吹掃（或不帶吹掃）
? 測量范圍： 0-30米，0-60米，0-120米
?精 度： ±0.7mm
?介質溫度： -40...250℃
? 過程壓力： -0.1...4.0Mpa
?過程連接： 螺紋、法蘭
? 防爆等級： Exia II CT6；Exd II CT6
?防護等級： IP67
?信號輸出： 4...20mA/HART（兩線/四線）， RS485/Modbus
砂物位計特點：
? 采用高達76-81GHz的發射頻率
? 高頻率與信噪比，是低介電常數介質的*佳選擇
? 波束角小，能量集中，具有更強抗干擾能力，大大提高了測量精度與可靠性
? 測量盲區更小，對于小罐測量也會取得優異效果
? 波長更短，對于小顆粒介質與傾斜的介質表面的物位測量效果更好
? 測量靈敏、刷新速度快、天線尺寸小、安裝簡便、牢固耐用、免維護
? 非接觸式測量，無磨損，無污染，可測量液體，固體介質的物位
? 幾乎不受溫度、壓力、水蒸汽、泡沫、粉塵等復雜工況的影響
? 采用兩線制回路供電的技術，供電電壓和輸出信號通過一根兩芯電纜傳輸，節省成本
? 采用先進微處理器和獨特回波處理技術，可適用于各種復雜工況
? 發射功率極低，可安裝于各種金屬、非金屬容器內，對人體環境均無傷害
? 帶有按鍵的顯示屏可方便設置儀表的參數
砂物位計安裝要求：
儀表在安裝時避免安裝在入料口的上方，盡量避開各種影響信號的物體，如攪拌槳等
在極端復雜的工況下，以雷達安裝點為中心，半徑20cm的區域內沒有任何障礙物，儀表即可正常工作。
