自力式氮封閥(氮封裝置)技術參數
通用型號：WDZYVP
公稱通徑：DN20~150mm
壓力范圍：PN1.0~1.6MPa
使用溫度：≤80℃
制造標準：GB/T4213-1992
法蘭標準：GB/T9113-2000
閥門材質：WCB、CF8
調節精度：（%）≤10
泄露等級：ANSI B16.104-1976（IV級）
自力式氮封閥產品概述
自力式氮封閥(氮封裝置)主要用于儲罐頂部氮?dú)鈮毫愣刂?，自力式氮封閥是一種無須外來能源，以彈簧為動力核心利用被調介質自身的壓力來控制閥芯位置變化，達到自動調節和穩定壓力的目的，以保護罐內物料不被氮化及儲罐的安全。該閥由WDZYVP快速泄放閥及自力式微壓調節閥兩大部分組成。快速泄放閥由壓力控制器及ZMQ-16K型單座切斷閥組成。
自力式氮封閥工作原理
儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多余壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮?dú)?。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
自力式氮封閥性能特點
1、無需外加能源，能在無電、無氣的場合工作，既方便又節約能源，降低成本。
2、氮封裝置供氮，泄氮壓力設定方便，可在連續經營的條件下進行。
3、壓力檢測膜片有效面積大，設定彈簧剛度小、動作靈敏、裝置工作平衡。
4、采用無填料設計，閥桿所受磨擦力小、反應迅速、控制精度高。
5、供氮裝置采用指揮器操作，減壓比可達100:1，減壓效果好、控制精度高。
6、氮?dú)鈮毫υO(shè)定范圍廣，低至0.5Kpa高至1000Kpa，比值達高；
7、調節調壓力檢測膜片有效面積大，設定彈簧剛度小，動作極靈敏。
自力式氮封閥主要技術參數
公稱通徑 | 20 | 25 | 40 | 50 | 80 | 100 | 150 |
閥座直徑 | 6 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
額定流量系數Kv | 3.2 | 5 | 8 | 10 | 20 | 32 | 50 | 80 | 100 | 160 | 250 | 400 |
壓力調節范圍 | 0.5～70 20～120 60～400 300～700 500～1000 KPa |
公稱壓力PN | 1.0、1.6 MPa |
被調介質溫度 | 80、200 ℃ |
流量特性 | 快開型 |
調節精度 | ≤5% |
允許壓降(MPa) | 1.6 | 1.6 | 1.1 | 0.6 | 0.4 |
薄膜有效面積(C㎡) | 200 | 280 | 400 |
允許泄漏量 | 符合ANSIB16.104—1976 IV級 |
閥蓋形式 | 標準型 (整體式) |
壓蓋型式 | 螺栓壓緊式 |
密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
閥芯形式 | 單座型閥芯 |
流量特性 | 直線性 |

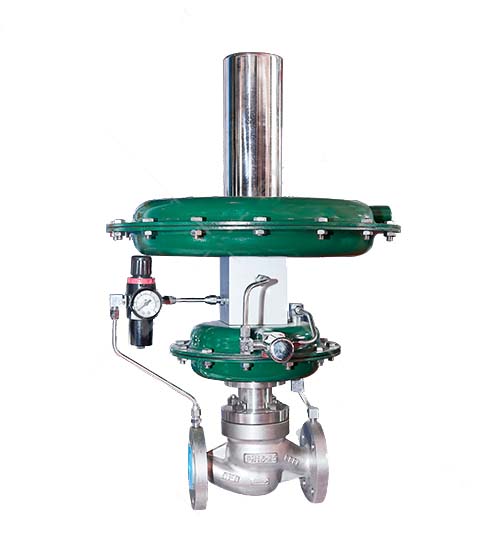

自力式氮封閥實物圖：
