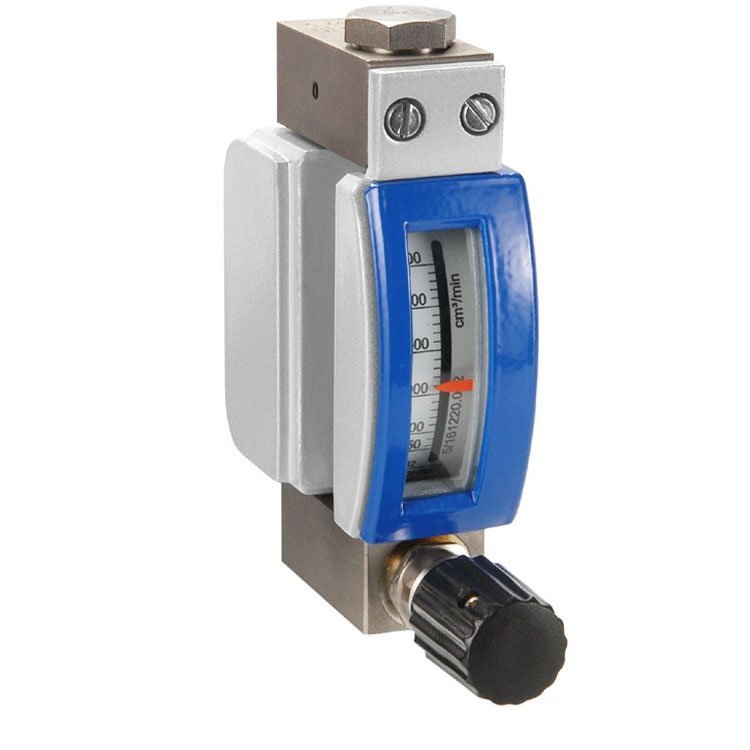

微小流量金屬管浮子流量計可測量液體、氣體或蒸汽，該儀表采用變面積式測量原理，
測量部件由一個錐形測量管和浮子組成，具有堅固、穩定和應用范圍廣的特點。連接方式有水平連接或垂直連接，
亦可選配入口壓力變化或出口壓力變化的壓力調節器(恒流閥),廣泛應用于石油、化工、化纖、鋼鐵、食品、輕
工、制藥等行業的微小流量測量和過程控制。

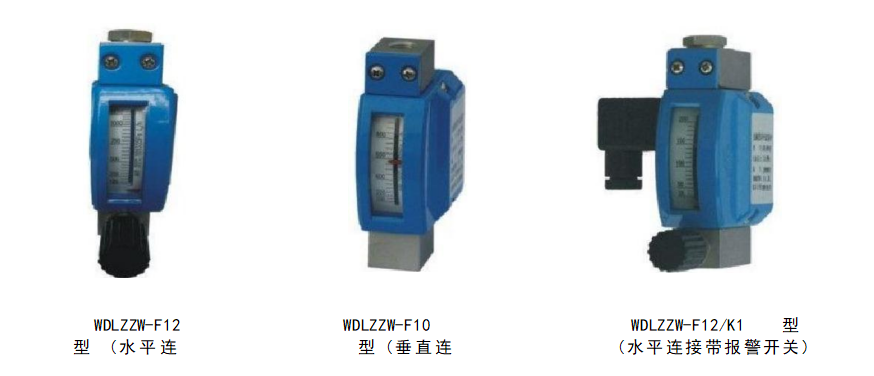

選型指南 WDALZZW--- □/□/I 1 2 3 1)F10 垂直連接 F12 水平連接 2)RR1 不銹鋼304 RL 不銹鋼316L 3)K1 帶一個上限報警開關 K2 帶一個下限報警開關 K12 帶上下限報警開關 | 主要技術參數 1、 測量范圍：水(20℃)0 .3- 100L/h, 空氣(20℃,101325Pa)5-3400L/h 2、量程比：10:1 3、 準確度等級：4.0 4、 最大工作壓力：2.5MPa 或6.4MPa 5、 介質溫度： -80-+150℃ 6、 環境溫度： -25-+65℃ 7、 連接方式：1/4”NPT 內螺紋， 8、 限位報警：1-2個報警開關 9、 防護等級： IP67 |
微小流量金屬管浮子流量計測量范圍
錐管編號 | 水(20℃L/h) | 空氣(20℃ 101325Pa L/h) | 最大壓力損失(kPa) |
K01 |
| 5~50 | 1.2 |
K02 | 0.3～3 | 10～100 | 1.4 |
K03 | 0.5～5 | 15~150 | 1.5 |
K04 | 1~10 | 40~400 | 1.8 |
K05 | 2.5~25 | 80～800 | 3.5 |
K06 | 4-40 | 125～1250 | 6.5 |
K07 | 6-60 | 200～2000 | 13.0 |
K08 | 8~80 | 250~2500 | 23.5 |
K09 | 10~100 | 340~3400 | 40.0 |

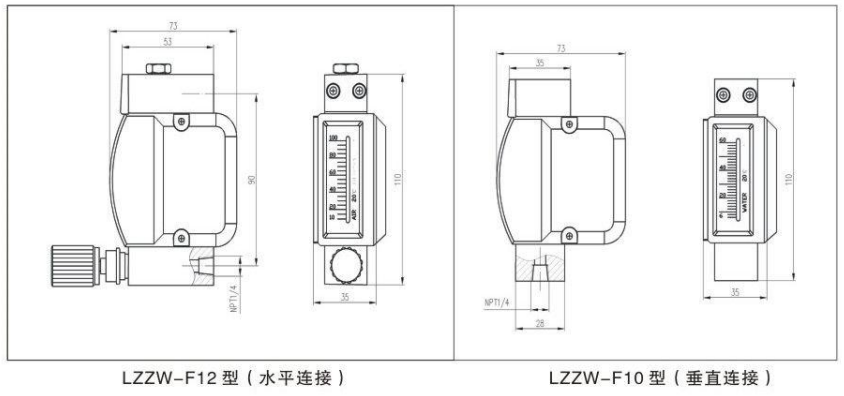

微小流量金屬管浮子流量計外形安裝尺寸
微小流量金屬管浮子流量計主要零部件材質
零部件 | 標準 | 特殊 |
基座 | 304 | 316L或按用戶要求 |
錐管浮子 | 304 | 316L或按用戶要求 |
指示器外殼 | 鑄鋁 | |
