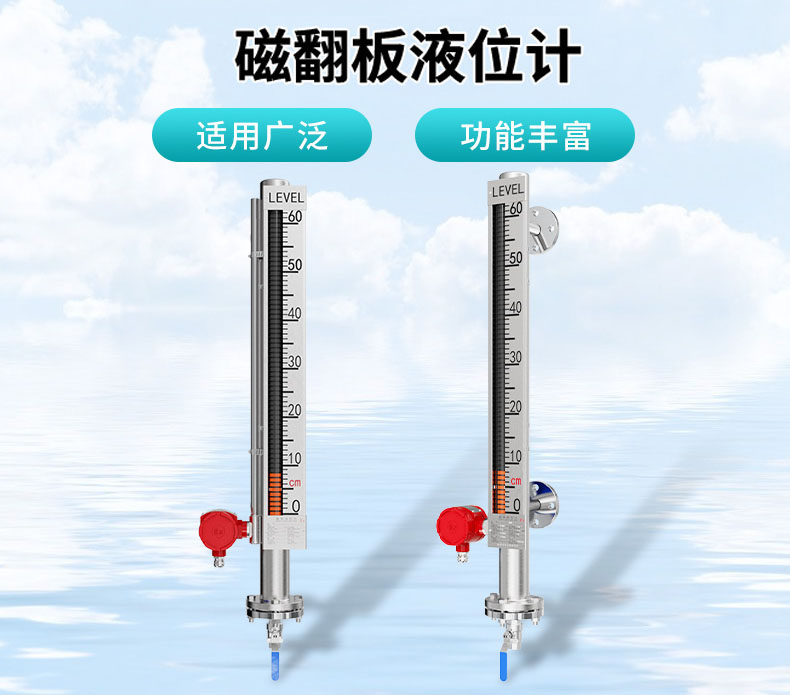

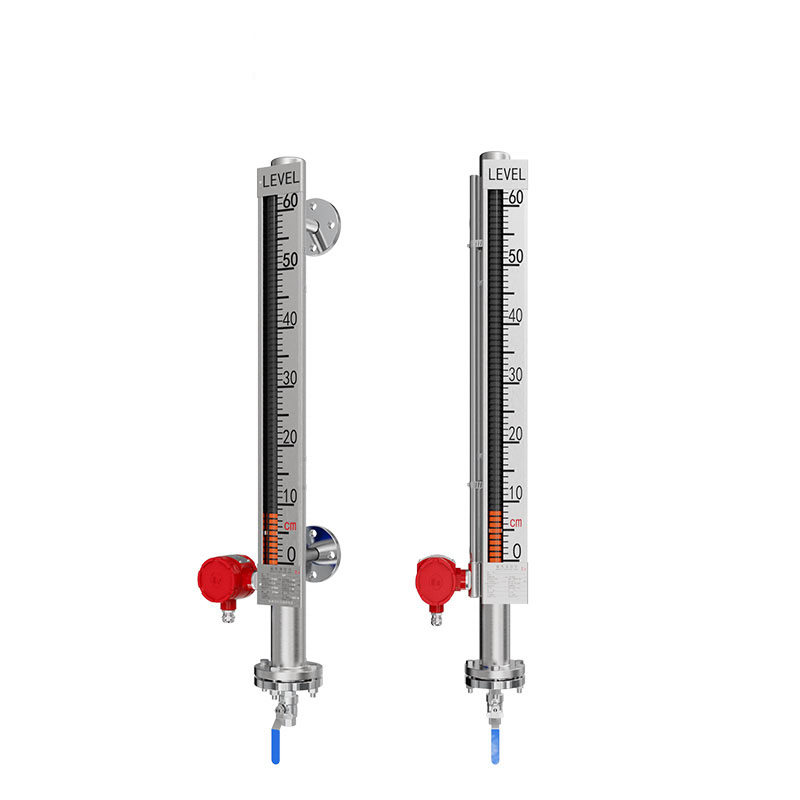

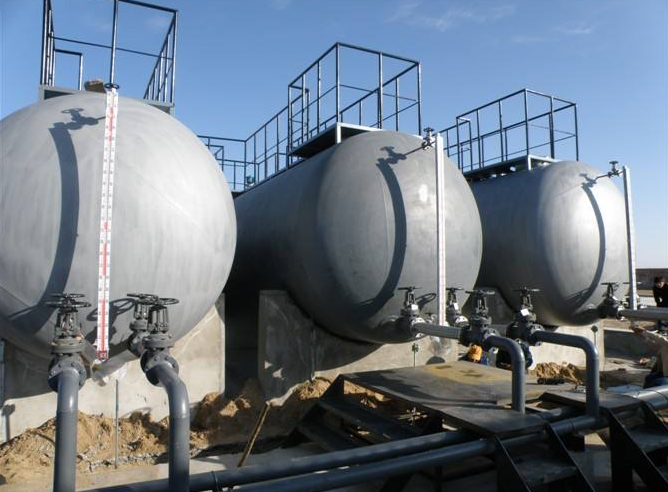

遠傳磁翻板液位計是在吸收了國內外同類產品優點的基礎上，并結合我國的實際情況，研制并開發成功的新一代液位計測量?jī)x表，以原化工部頒布的磁性液位計標準HG/T21584-95為基礎而組織生產的產品，可用于各類材質制作的設備內液體介質的液位(界面)的檢測。

　　由于該系列液位計的檢測部分與顯示部分完全隔離，所以對高溫、高壓、高粘度、有毒、有害、強腐蝕性介質液位的測量更具有其獨到的優越性，比傳統的玻璃管、板式液位計具有更高的可靠性、完全性。

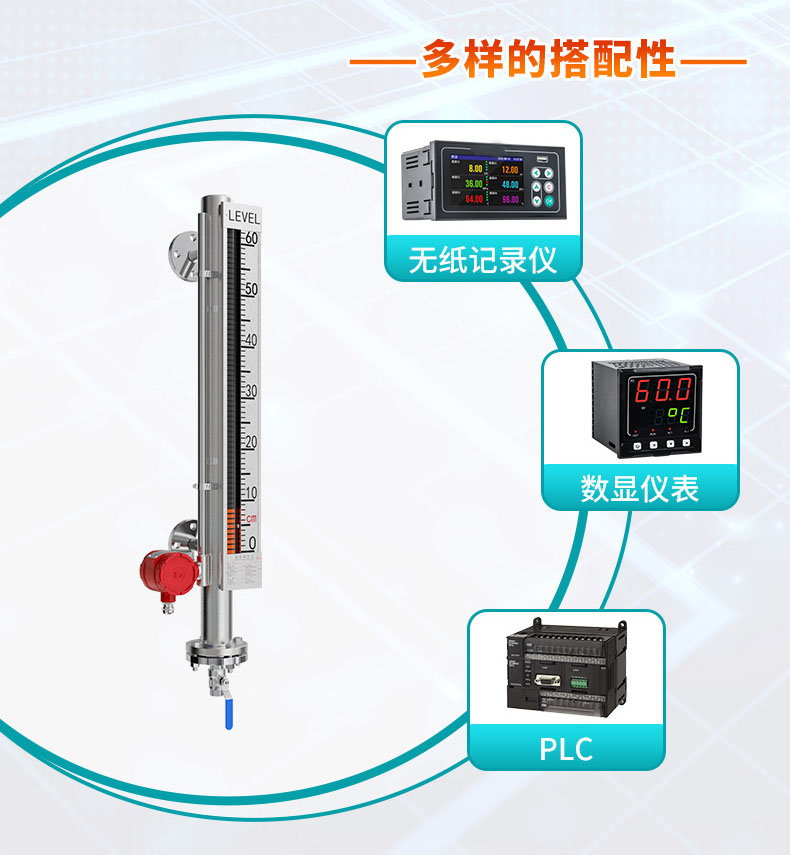

該系列液位計配上液位控制開關、報警開關，可實現液位的控制、報警和連鎖，配上內置式一體化液位變送器，可將液位(界面)信號轉換成二線制4~20mADC標準信號，實現液位遠距離檢測和控制。廣泛應用于電力、石化、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量和控制。

遠傳磁翻板液位計技術參數:

    1、測量范圍：200—12000mm

    2、測量精度：±10mm

    3、介質密度：≥0.5g/cm3

    4、工作壓力：0-15MPa（其他特殊要求可訂制）

    5、工作溫度：-40~450℃（訂貨時需注明溫度范圍）

    6、介質粘度：≤0.4Pa.s(對粘度大或低溫易結晶介質要選用夾套型)

    7、測量界位比重差：0.15g/cm3

    8、本廠出廠連接法蘭尺寸：DN20PN2.5(公管制)連接法蘭采用化工部1998年發布的H(120592—20635—97法蘭標準．若采用其他法蘭標準請用戶在訂貨時注明．法蘭連接孔分布形狀：正方形．

    9、輸出信號：二線制4—20mADC

    10、出線接口螺紋：M20*1.5內螺紋

    11、防護等級：IP65

    12、防爆等級：dIIBT4—6iaIICT4—6

遠傳磁翻板液位計結構及原理:

    1、基本型:

    根據浮力原理，浮子在測量管內隨液位的升降而上、下移動，浮子內的磁鋼通過耦合作用，驅動紅、白色翻柱翻轉180°，液位上升時翻柱由白色轉為紅色，下降時由紅色轉為白色，從而實現液位指示。

    2、電遠傳:

    在浮子液位計上安裝變送器，通過浮子上下移動，經磁耦合作用使導桿內測量元件依次動作，獲得電阻信號變化，轉換成0～10mA或4～20mA的標準信號輸出，與顯示儀表或計算機連接，達到遠傳目的。

    3、上下限開關輸出:

    在液位計立管上由用戶設定上、下限位置安裝控制器，控制器內帶有自保持作用的舌簧開關，利用磁性浮子隨液位移動使簧片開關動作時，實現報警或限位控制。

    系統構成及接線:

    1、上下限開關輸出:

    由具有自保持作用的舌簧開關和轉換器組成，舌簧開關和轉換器分別安裝于現場和控制室，由轉換器提供三對觸點開關。

    2、電遠傳:

    由測量單元和變送單元兩部分組成。

    3、本安防爆:

    a帶本安防爆，上、下限開關輸出型

    防爆開關由舌簧開關和帶繼電器觸點的安全柵組成，可向用戶直接提供一對常開或常閉觸點。如用戶需更多觸點可特殊設計訂貨。

    b帶本安防爆遠傳型

    適合使用于∏類電氣設備(工廠用)、C級氣體，表面溫度組別T4(135℃)。

    c使用注意事項

    ①變送器外殼設有外接地，用戶使用時必須可靠接地。

    ②安全柵的使用應遵守有關使用說明內容。

    ③變送器與安全柵本安端的連接電纜為二芯屏蔽電纜，芯線截面積＞0.5m，電纜允許分布電容為0.8μF

遠傳磁翻板液位計應用須知：

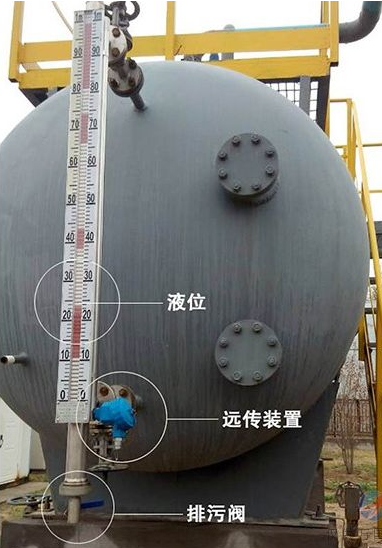

    l、側裝式液位計與被測容器的上下分液管間各裝一只截止閥門以便打開或關閉液位計；另一方面為維修液位計帶來方便。在上下截止閥關閉時可打開液位計底部排污法蘭或卸下排污螺釘，注入清水即可清洗液位計的主體。

    2、安裝液位計時，法蘭中心線垂直度≤4‰，當液位計的測量范圍大于3米時，需要考慮增加中間加固法蘭(或朵攀)作固定支撐以增加強度。

    3、配套遠傳液位變送器與二次儀表之間隔連線，要求連線的芯線截面面積應大于0.8mm。．與交流電源同路平行鋪設時，至少應保持20厘米以上的間距，單獨穿鐵管鋪設，或用屏蔽二芯電纜鋪設，屏蔽層只能一端接地。

    4、選用液位控制器，其觸點容量均以阻性負載設計，如用非阻性或大力功率負載則要用中間繼電器轉換。

    5、對液體介質中含有懸浮雜質的親磁物質的場合，不宜使用本液位計，因這些雜質會對浮子組件造成卡阻。

    6、外形結構中的盲區(L1)與介質密度有關。故不同介質有不同的盲區。

遠傳磁翻板液位計安裝使用與維護：

    1、液位計安裝必須垂直，以保證浮球組件在主體管內上下運動自如。

    2、液位計主體周圍不容許有導磁體靠近否則直接影響液位計準確工作。

    3、液位計安裝完畢后，需要用磁鋼進行校正對翻柱導引一次使零位以下顯示紅色，零位以上顯示白色。

    4、液位計投入運行時應先打開下引液管閥門讓液體介質平穩進入主體管，避免液體介質帶著浮球組件急速上升，而造成翻柱轉失靈和亂翻。若發生此現象待液面平穩后可用磁鋼重新校正。

    5、因運輸過程中為了不使浮球組件損壞，故出廠前將浮球組件取出液位計主體管外，待液位計安裝完畢后，打開底部排污法蘭，再將浮球組件重新裝入主體管內，注意浮球組件重的一頭朝上，不能倒裝。如果在出廠時已經將浮球組件安裝在主體管內，為保證運輸過程中不使浮球組件損壞，我們用軟卡將浮球組件固定在主體管內，安裝時只要將軟卡抽出即可。

    6、根據介質情況，可定期打開排污法蘭清洗主體管沉淀物質。

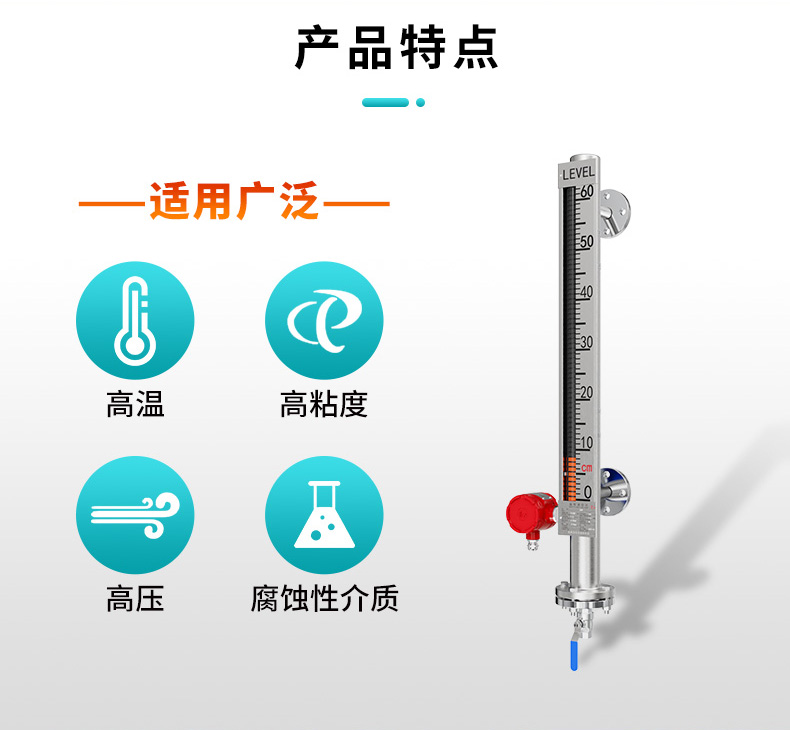

遠傳磁翻板液位計性能特點

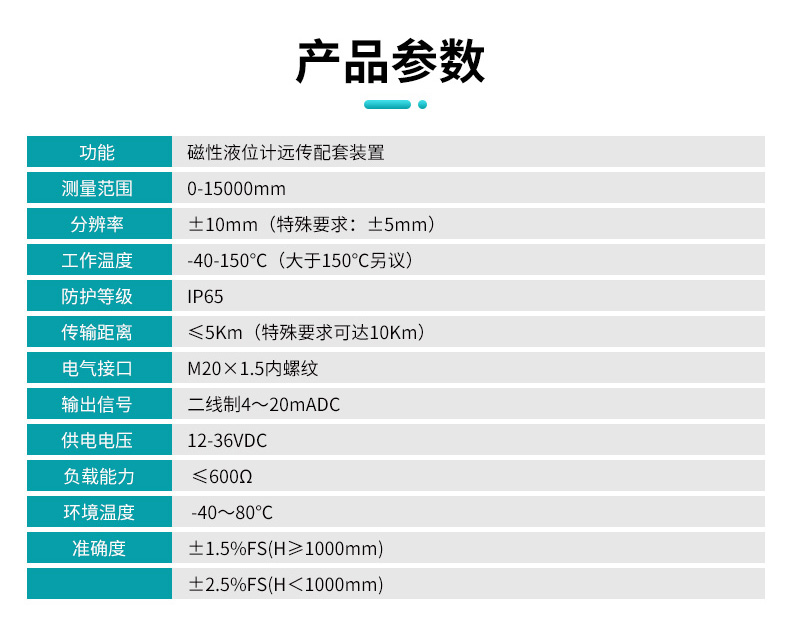

遠傳磁翻板液位計技術參數

遠傳磁翻板液位計訂貨須知：

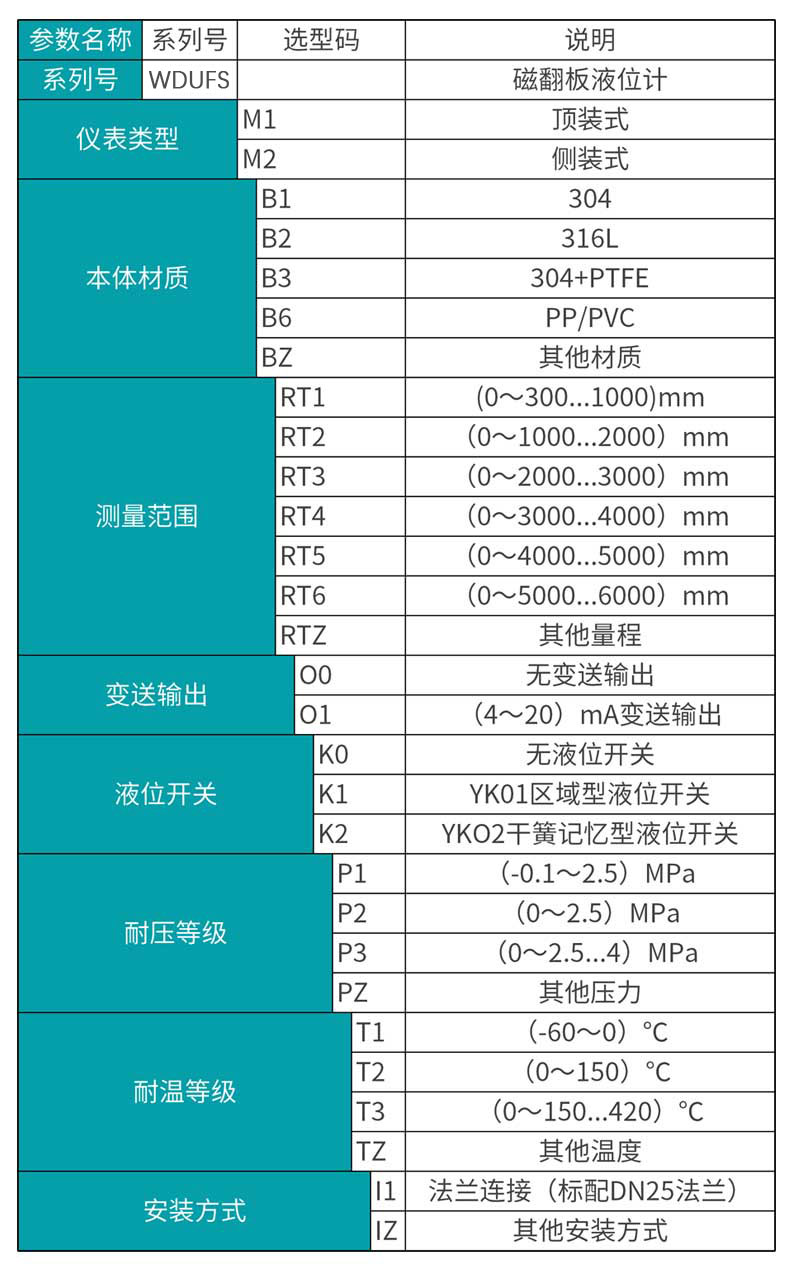

    1、型號規格

    2、被測介質名稱和密度

    3、工作壓力、工作溫度

    4、測量范圍

    5、連接法蘭(標準)

    6、配套儀表

    7、特殊要求
