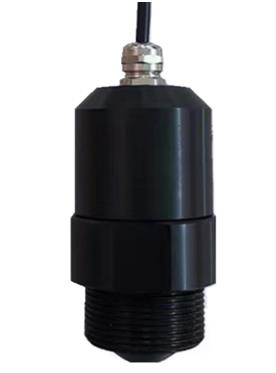

雷達水位儀產品是指工作在 76-81GHz的調頻連續波(FMCW)雷達產品。產品量程可以達到35m, 盲區在10 cm以內。由于它工作頻率更高，帶寬更大，測量精度更高。產品提供支架的固定方式，無需現場布線使得安裝便捷簡易。

雷達水位儀主要優勢如下：

基于自研的CMOS毫米波射頻芯片，實現更緊湊的射頻架構，更高的信噪比，更小的盲區。
5GHz工作帶寬，使產品擁有更高的測量分辨率與測量精度。
最窄6°;天線波束角，安裝環境中的干擾對儀表的影響更小，安裝更為便捷。
一體化透鏡設計，體積精巧。
低功耗運行，壽命大于3年。
水位超上、下限（可配置）上傳報警信息。

雷達水位儀技術規格：

發射頻率	76GHz~81GHz
測量范圍	0.1 m ~65m
測量精度	±1mm
波束角	6°
供電范圍	9~36VDC
通訊方式	RS485
	-40~85℃
外殼材質	PP
天線類型	透鏡天線
推薦線纜	7*0.3mm2
防護等級	IP67
安裝方式	支架/螺紋

雷達水位儀安裝：

安裝需要注意的兩點：（1）保證儀表垂直于水面（2）避免發射波束照射到干擾物，產生虛假回波。典型工況參見以下幾點。

保證水位計垂直于水面安裝，傾斜將接受信號幅度變?nèi)?，影響正常測距。

儀器安裝位置示意圖

保證波束范圍內沒有干擾物，如河岸岸邊。

儀器安裝位置示意圖

儀器安裝至少離側壁20cm，地下管網安裝盡量靠近下水井中央，否則井壁容易產生干擾信號，影響測量判斷。

安裝至少離容器壁20cm

雷達水位儀連接

1.1 應用場景4：485傳輸

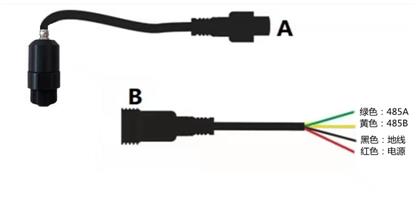

當用戶使用RS485傳輸時，液位計通過防水接頭引出4根線，按照?qǐng)D中的線序連接用戶的產品，然后對插鎖定即可，圖中B端線的長度根據用戶需求可定制。串口參數：RS458，波特率--9600，數據位--8，停止位--1，校驗位--無。注意設備供電電壓在9V--36V范圍內，建議使用12V供電。

雷達水位儀操作

1.1 顯控說明

顯控用來顯示液位值，當按下按鍵后開始測量并顯示，20秒無操作顯控熄屏。

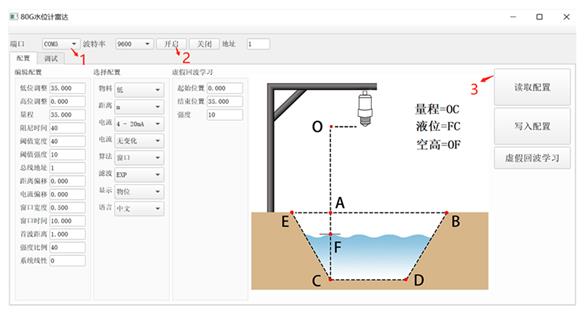

雷達水位儀PC上位機界面說明

1.2.1 軟件設置
