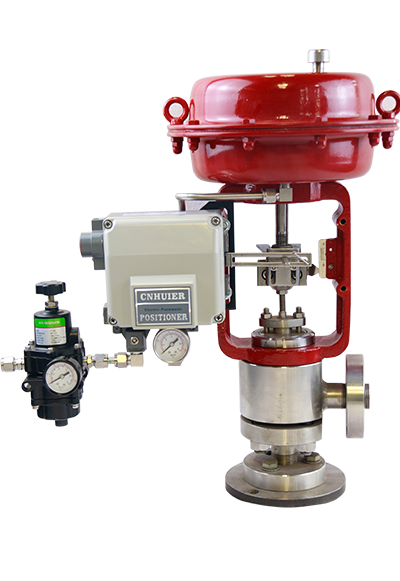

氣動角式調節閥概述
是一種頂部導向結構的調節閥。閥體壓 降損失小、流量大、可調范圍廣，可根據管道轉向布局要求 ，選用角閥。閥芯導向面積大、抗振性好。調節閥配用多彈 簧式薄膜執行機構，結構緊湊，輸出力大。
氣動角式調節閥產品特點：
泄 漏 量：符合ANSI B16.104Ⅳ級小于額定CV的0.01﹪
回差：1﹪（帶定位器）
線性：±1﹪（帶定位器）
可調范圍：50:1
氣動角式調節閥技術參數和性能
閥體
型式：?jiǎn)巫T造球形角閥
公稱通徑：25、40、50、80mm
公稱壓力：ANSI900、1500、2500；JIS63K
連接形式：法蘭式：RF、RJ 標準按ANSI B16.5、JIS B2201
焊接式：嵌接焊SW（25-80mm）
對接焊BW（80mm）
材料：ZG251、ZG1Cr18Ni9、ZG0Cr17Ni12Mo2、
1.25Cr0.5Mo、5.0Cr0.5Mo、SCPH21、SCPH61、Ti
上 閥 蓋：常溫型（P）：-5-+230℃
伸長Ⅰ型（E1）：+230-566℃
壓蓋形式：螺栓壓緊式
填料：石墨+因科鎳絲填料
閥內組件
閥芯特性：上導式單座柱塞型閥芯
材料：1Cr18Ni9、017Ni12Mo2、8Cr17、不銹鋼堆焊司太萊合金
執行機構
型式：HA多彈簧式薄膜機構
膜片材料：乙丙橡膠夾尼龍
彈簧范圍：0.02-0.10、0.08-0.24MPa
供氣壓力：0.28、0.30、0.35、0.40MPa、0.26-0.40MPa
氣源接頭：Rc1/4
環境溫度：-30-+70℃
作用形式：氣開式、氣關式
性能
泄 漏 量：符合ANSI B16.104Ⅳ級小于額定CV的0.01﹪
回差：1﹪（帶定位器）
線性：±1﹪（帶定位器）
可調范圍：50:1
氣動角式調節閥結構
