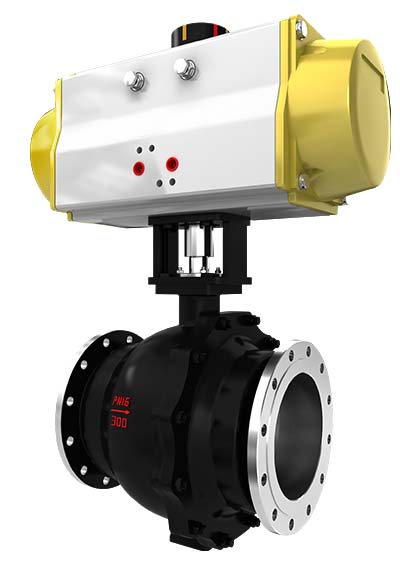

氣動O型固定式球閥概述
固定O型球閥具有流通能力大、結構緊湊、密封性能好、壽命長等特點，經濟實用、易于維護。廣泛應用于石油、化工、天然氣、電力、冶金、食品、制藥等要求嚴密切斷的場合，也可適用于水、蒸汽、油品、液化氣、天然氣、煤氣等介質。另外可根據客戶的需求選擇防火型、特殊硬化處理型，提供更安全、更廣泛的應用。
氣動O型固定式球閥產品特點：
1.閥體采用精密鑄造或鍛造，結構緊湊、外觀美觀。
2.固定式“O”型球閥閥芯、閥桿做旋轉運動，轉動閥芯時，閥芯閥座始終緊密接觸，具有極強的剪切能力。閥座由圓柱彈簧或蝶簧預載，具有自動補償、自密封和閥門中腔自動泄壓功能，適用于高溫、高壓場合。
3.閥球固定能夠保證閥球運行平穩，減小操作扭矩。
4.雙關雙斷設計保證閥球完全開啟和完全關閉。
5.各種密封結構可選擇，保證使用壽命及可靠性。密封結構可選用閥前閥座密封（推薦），閥后閥座密封，閥前閥后同時密封（特定工況使用）。密封有軟硬密封可選擇，密封表面可硬化處理，適用于各種工況。
6.閥門中腔自動泄壓設計，閥門體腔停留介質溫度升高而引起異常升壓時，不需通過安全閥，而僅靠閥座功能就可自動泄壓，這對保證閥門在輸送液體介質時的安全性非常重要。
7.緊急注脂救護，在一些特殊場合，由于介質中的異物或火災造成閥座密封意外失效，注脂閥提供了與注脂槍的快速連接，方便快捷地將密封脂注入到閥座密封部位，緩解泄漏。
8.可選用防火結構、防靜電結構、防閥桿吹出結構設計。
9.采用ISO5211執行器安裝標準。
10.加長型閥桿設計，可適用于低溫場合。
11除手動操作外，可提供選配的齒輪裝置、氣動、電動執行機構及其附件。
氣動O型固定式球閥技術參數和性能
閥體
球芯形式：全通徑O型球體
公稱通徑：50-600mm 2”～24”
公稱壓力：PN16～PN250 ANSI 150Lb～1500Lb
連接形式：法蘭式、對焊式
閥體材料： WCB，CF8，CF8M等
填 料：聚四氟乙烯PTFE、柔性石墨
閥內組件
閥芯形式：金屬密封、軟密封
閥球材料：304、316 、304L、316L等
閥座材料：PTFE、304、316等
填料材料：PTFE、柔性石墨
執行機構
（1）氣動執行器
型 號：6300活塞執行機構
供氣壓力：400～700kPa
氣源接口：G1/8″、G1/4″、G3/8″、G1/2″
環境溫度：－30～＋70℃
作用形式：單作用、雙作用
（2）電動執行器
型 號：6200系列電動執行器
電 壓：220V、380V
環境溫度：-30-+70℃
性能
泄 漏 量：金屬密封：符合ANSI B16.104 IV級
非金屬密封：符合ANSI B16.104 VI級
