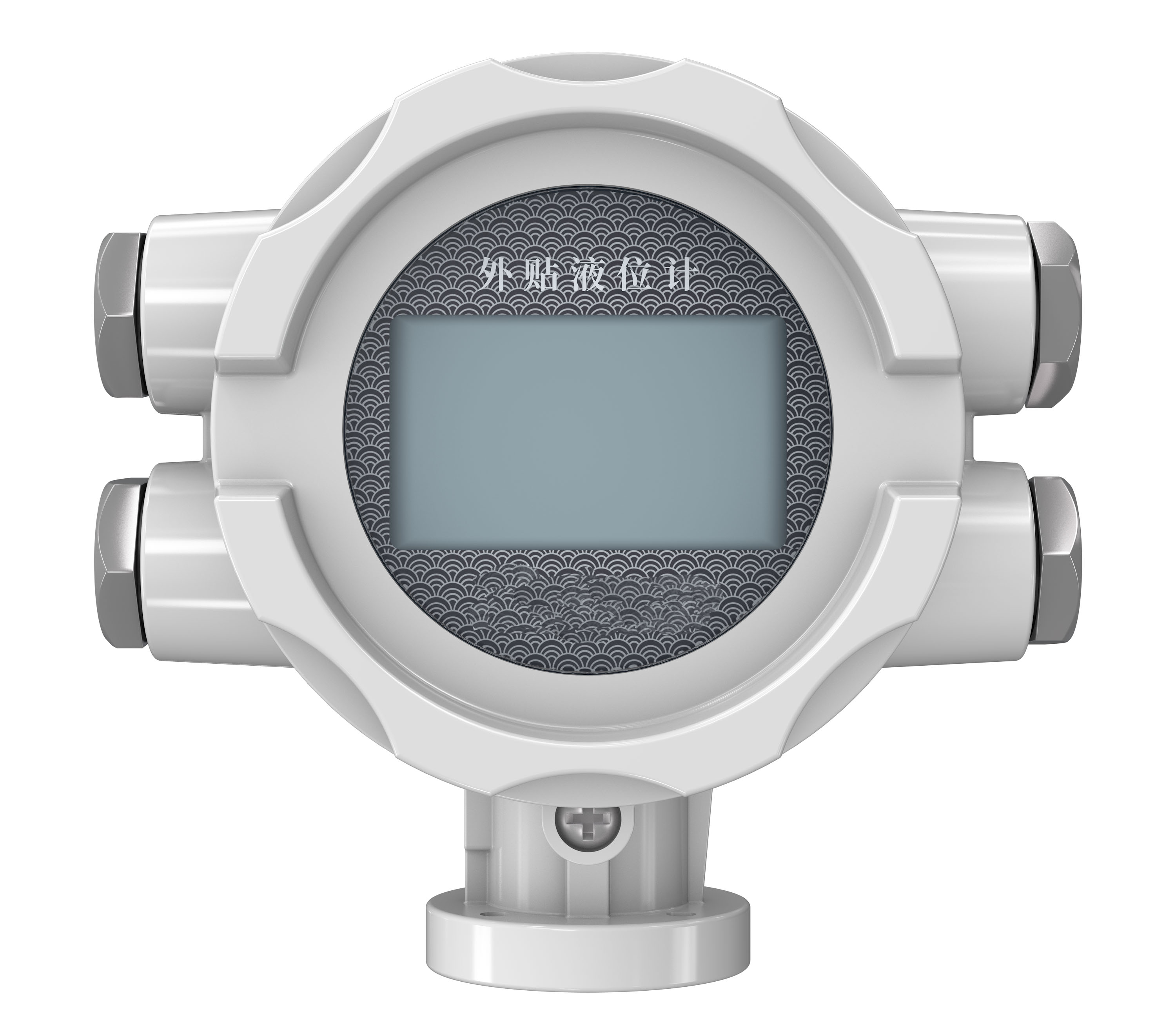

外貼式液位開關是一種安裝在密閉罐體外壁,實現對液體進行定點液位測量和報警的裝置。該儀表在安裝時不需要在罐壁上開孔,儀表既不接觸容器內的液態介質,也不接觸容器內的氣態介質。因此安裝簡單、快速,使用時非常安全可靠,維修維護時不清罐、不動火、不影響正常生產。
該儀表測量原理是根據超聲波在有無液體時信號會衰減的特性進行非介入式定點液位檢測。廣泛應用于煉化廠油庫、油田聯合站、石化、化工、醫藥、電力、液體儲運等行業?？梢蕴厥庵谱饔糜谑称贰嬃虾椭扑幮袠I(yè)，作為罐體液位開關或管道流量開關,滿足這些行業的衛生要求。
外貼式液位開關技術參數：
●重復性誤差:±2mm
●滯 后:1～3秒
●供 電:24V DC±5％或220V AC
●輸出信號:繼電器輸出
●繼電器容量:60V AC/DC 0.5A
或250V AC/DC 5A
●電氣接口規格:M20×1.5
(可根據現場適配各類接口)
●傳感器連接方式:磁鐵吸附、膠粘、扎箍等
●容器厚度:2～50mm
●防護等級:IP65
●防爆標志:ExdIICT6Gb
●適用場所:除煤礦外的其它爆炸性氣體環境
●主機使用環境溫度:-40℃～+60℃
●超聲波探頭使用環境溫度:-40℃～+100℃，(高溫探頭使用 環境溫度最高可達200℃)
濕 度:15%～100%RH
外貼式液位開關產品特點：
WD-AKC-1型外貼超聲波液位開關
1、安全可靠（傳感器安裝在罐體外部，在測量有毒、腐蝕、高壓力、易揮發、易泄露介質時，完全不接觸液體和氣體，便于維護維修）。
2、使用壽命長，傳感器和儀表中無機械運動部件，并嚴格密封，與外界隔絕，不會磨損或腐蝕。
3、安裝維修時不開孔、不清罐、不影響正常生產。
4、一鍵式自動校準。
5、用戶可以根據上位機軟件檢測儀表的各項參數，對維護和安裝提供方便。
WD-AKC-2型智能型外貼超聲波液位開關
1、擁有可以在-40℃下正常顯示的OLED屏。
2、擁有直觀的調試方法，可以根據屏幕上的顯示信息判斷儀表的穩定狀態和液位狀態，對后期維護提供了方便。
3、有獨立的自診斷功能，發生故障后能在顯示屏和遠傳信號中輸出故障代碼。
4、安全可靠（傳感器安裝在罐體外部，在測量有毒、腐蝕、高壓力、易揮發、易泄露介質時，完全不接觸液體和氣體，便于維護維修）。
5、使用壽命長，傳感器和儀表中無機械運動部件，并嚴格密封，與外界隔絕，不會磨損或腐蝕。
6、一鍵式自動校準。
WD-AKC-3型雙點智能型外貼超聲波液位開關
1、利用了我公司獨特的信號處理技術，可以解決傳統信號處理方式的弊端。
2、有獨立的自診斷功能，發生故障后能在顯示屏和遠傳信號中輸出故障代碼。
3、有創新的自校準功能，用戶安裝時不需要進行繁瑣的調試。
4、單探頭測量，不受安裝位置的限制，節省安裝成本。
5、高低位測量，兩路報警輸出。
6、安全可靠（傳感器安裝在罐體外部，在測量有毒、腐蝕、高壓力、易揮發、易泄露介質時，完全不接觸液體和氣體，便于維護維修）。
7、使用壽命長，傳感器和儀表中無機械運動部件，并嚴格密封，與外界隔絕，不會磨損或腐蝕。
8、通過CE認證。
安裝示意圖：
WD-AKC-1-2安裝示意圖
WD-AKC-3安裝示意圖
罐體材質必須硬質密實材料，如碳鋼、16MnR，不銹鋼，玻璃鋼等。
