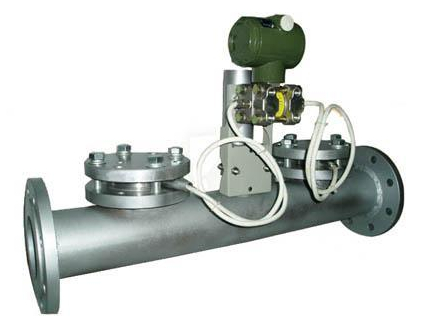

楔形流量計是八十年代開始逐步走向?qū)嵱玫囊环N新型流量計，其檢測件是一個V字形楔塊（又稱楔形節流件），它的圓滑頂角朝下，這樣有利于含懸浮顆粒的液體或粘稠液體順利通過，不會在節流件上游側產生直流。因此特別適用在石油、化工等行業中用于體積流量和質量流量的測量。
楔形流量計工作原理
楔形流量計由楔形流量裝置和差壓變送器組成。當介質流過楔形節流件時，在節流件前后產生差壓，對于任何流體，在很寬的流量范圍內，甚至雷諾數低至300，流量與差壓的平方根成比例關系；差壓變送器將來自流量裝置的差壓值轉換成4~20mA的標準輸出或流量顯示值
楔形流量計性能特點
可用于粘滯性液體的流量測量，粘度可高達500MPa*S，如燃油，渣油及重油等；
適用于含懸浮顆粒的液固混合物，如漿狀流體，污水等的流量測量；
混相流型楔形流量計可用于泥漿，煤水懸浮液，煤焦油，懸濁液等液固兩相流（如圖二）；
雷諾數使用范圍寬廣，可適用于極低的雷諾數（ReD=300），而雷諾數上限可達102*3以上，因此亦可用于氣體，蒸汽之類的流體的流量測量（如圖二）；
差壓信號穩定可靠，測量精度高，重復性好，壓力損失低。
整體結構形式無可動部件，使用壽命長。
安裝方便，免于維護。
雙向流量測量。
具有小的直管段要求：上游5倍管道直徑，下游2倍管道直徑。
楔形流量計技術參數
項目 | 指標 |
雷諾數 | ＞300 |
準確度 | ±0.5%，±1%，±3% |
重復性誤差 | 0.2% |
測量口徑 | 1∕2＂（DN15）~24＂（DN600） |
量程比 | 10:1 |
介質溫度 | （-20~150）℃ |
過程連接 | 法蘭連接 |
壓力等級 | ANSI 150LB，300LB，600LB PN16，PN25，PN40，PN63，PN100 |
取壓口 | 法蘭式，螺紋式 |
材質 | 碳鋼，不銹鋼，哈氏合金等 |
測量方向 | 正∕反向測量 |
楔形流量計選型說明
楔形流量計典型應用：在煉焦、煉油、化工等企業中的焦油、瀝青、殘渣油、石蠟油、易結晶油等各種低流速，高粘度液體介質的流量測量
楔形流量計安裝注意事項
水平管道測液體，取壓口最佳位置0~180°，差壓變送器垂直安裝在三閥組的垂直端面上。水平管道測量氣體時，取壓口最佳位置270°，變壓變送器水平安裝在三閥組頂水平面上。垂直管道測液體，差壓變送器安裝在垂直管道低端取壓口一側，且垂直安裝在低于取壓口的三閥組板垂直端面。流體必須自下而上垂直管道測氣體，差壓變送器安裝在垂直管道高端取壓口一側，且水平安裝在高于取壓口的三閥組板水平面上。對流體流向沒有要求。原則：氣體測量中導壓管路、三閥組管路和差壓變送器正負壓側容室不能有液體。液體測量中，導壓管路、三閥組管路和差壓變送器正負壓側容室不能有氣體積存。
