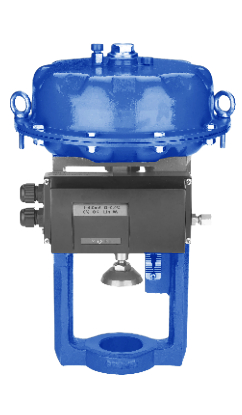

ZHA/B系列多彈簧氣動薄膜執行機構
ZHA/B系列多彈簧氣動薄膜執行機構是針對老式的ZMA/B型單彈簧氣動薄膜執行機構存在的尺寸大、笨重、深波紋膜片不可靠等問題設計開發的新型氣動薄膜執行機構，
具有受力均勻、穩定性好、尺寸小、重量輕等優點。
主要技術參數
型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
行程 | 10 | 10、16 | 16、25 | 40 | 40、60 | 100 |
有效面積（cm2） | 200 | 350 | 350 | 560 | 900 | 1600 |
D1（mm） | 32 | 60 | 60 | 80 | 95 | 100 |
D2（mm） | / | 80 | 80 | 105 | 122 | 130 |
n-d | / | 2-Φ10 | 2-Φ10 | 4-Φ12 | 4-Φ14 | 4-Φ18 |
M | M8 | M8 | M8 | M12×1.25 | M16×1.5 | M20×1.5 |
S(ZHA/ZHB）mm | 80/70 | 100/84 | 100/75 | 154/114 | 180/115 | 260/160 |
氣源接口尺寸 | M10×1 | M12×1..25 | M16×1.5 | |||
氣源壓力 | 0.14 、0.25Mpa | |||||
環境溫度 | -30~60℃ | |||||
彈簧范圍 | 0.02~0.10、0.04~0.12、0.06~0.18、0.10~0.22Mpa | |||||
